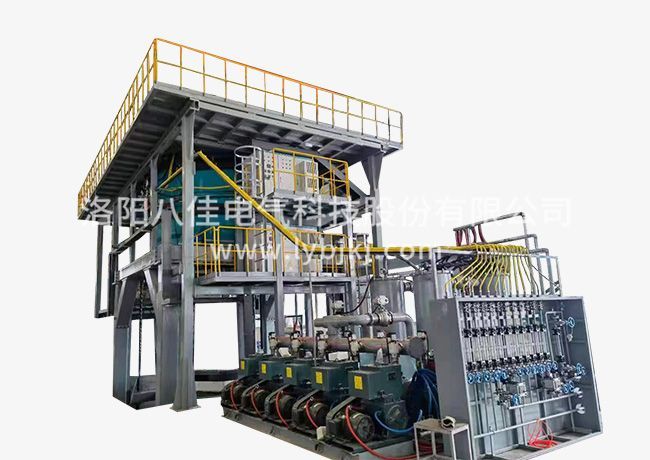

真空速凝爐真空系統的選用與組成 　　根據真空速凝爐的使用技術條件和所要求的真空度，選擇適合的真空泵。再根據真空泵的類型、規格選配相應的真空閥門、真空管道等，從而組成高溫真空釬焊爐所需要的真空系統。一般被抽容積與真空泵的抽氣速率有一定的關系。當確定速凝爐的容積后，便可查出相應的抽氣速率，再由此選用真空泵。 　　真空系統的組成： 　　真空速凝爐的真空系統，一般由真空泵、真空閥門、真空測量儀表、冷阱、管道等部分組成，下面介紹幾種常用的真空系統。 　　由于，高真空系統及帶有增壓泵的高真空系統，適用于真空度在L 3X10-2?6.6 X。如預抽井式真空爐多釆用適用于真空度在2?1333Pa范圍的這個系統。另外，真空速凝爐具有機械增壓泵的真空系統，適用于真空度在1.33?3X107Pa范圍的。所以，這種爐子廣泛采用此系統。

　　真空熔煉爐各組成部分介紹 　　真空熔煉爐應用于硬質合金、功能陶瓷、粉末冶金等在高溫、高真空條件下進行熱壓燒結處理，也可在充氣保護情況下熱壓成形燒結。主要由５個系統組成，包括： 　　真空系統：真空熔煉爐由油擴散泵、羅茨泵、機械泵配電磁壓差閥、充氣閥、放氣閥、真空蝶閥、真空壓力表(±Pa)波紋管、真空管路和支架等組成。 　　液壓系統：真空熔煉爐采用電動輸入方式。由液壓站配有進口比例閥、壓力傳感器、位移顯示器采用光柵尺(測距精度0.02mm)、液壓缸等相關液壓裝置，壓力調節半自動化、可通過手動調節。儀表可設定自動調節壓力，并能實現穩壓、保壓。 　　水冷系統：由各種閥管道相關裝置組成且設有斷水聲光報警自動切斷加熱源或功能。 　　溫控系統：采用可控硅控溫，真空熔煉爐配置有PID功能儀表，數顯表，具有超溫聲光報警功能，也可選用PLC觸摸屏自動控制，并保留歷史數據，便于分析燒結過程。 　　充氣系統：真空燒結爐由各種管道及閥門組成，并配有電磁放氣閥、壓力傳感器，當爐內壓力高于安全值時會自動放氣，充氣管路上裝有針閥，可控制充氣量。
